แผงโซลาร์กราวด์

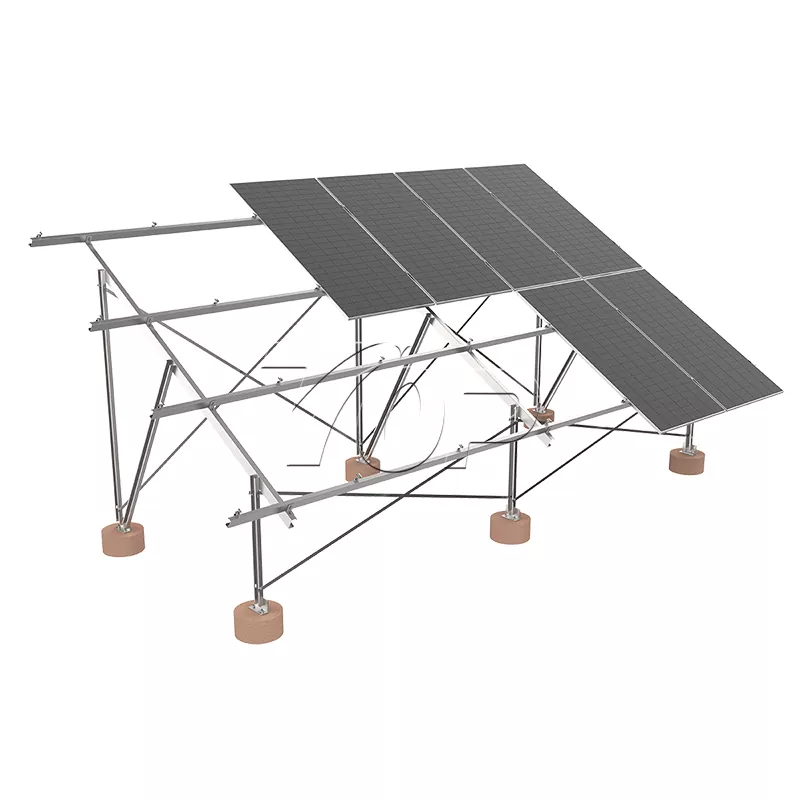

ชั้นวางแผงโซลาร์กกราวด์รูปตัว C ของ Top Energy เป็นโซลูชันการติดตั้งแผงโซลาร์เซลล์พื้นดินที่ออกแบบมาโดยเฉพาะสำหรับระบบเซลล์แสงอาทิตย์แบบกราวด์โดยใช้เหล็กกล้ารูปตัว C (C-channel) ที่มีความแข็งแรงสูงสำหรับโครงการโรงไฟฟ้าเซลล์แสงอาทิตย์เชิงพาณิชย์และขนาดใหญ่ ด้วยความสามารถในการโหลดสูงความต้านทานการกัดกร่อนและความยืดหยุ่นระบบการสนับสนุนช่องทาง C สามารถปรับให้เข้ากับภูมิประเทศที่แตกต่างกันและสภาพแวดล้อมโดยเฉพาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องใช้ความเสถียรสูงและความทนทานในระยะยาว
แบรนด์สินค้า:พลังงานสูงสุด
วัสดุผลิตภัณฑ์:เหล็กคาร์บอน
ฟังก์ชั่นผลิตภัณฑ์:โรงไฟฟ้าพลังงานแสงอาทิตย์เชิงพาณิชย์หรือฟาร์ม
ชีวิตการบริการ:≥25ปี

ส่งคำถาม

รายละเอียดสินค้า

พลังงานด้านบนออกแบบและผลิตชั้นวางแผงโซลาร์กราวด์รูปตัว C ส่วนใหญ่ใช้เป็นวัสดุโครงสร้างหลัก มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง ระบบสุริยจักรวาลที่ติดตั้งบนพื้นดินนี้สามารถลดน้ำหนักของระบบสนับสนุนทั้งหมดในขณะที่มั่นใจได้ว่ากำลังการผลิตเพียงพอ วงเล็บที่เบากว่านั้นสะดวกกว่าในระหว่างการขนส่งและการติดตั้งในขณะเดียวกันก็ลดความต้องการการรับน้ำหนักของมูลนิธิ

พารามิเตอร์ผลิตภัณฑ์

ผู้ผลิต	พลังงานสูงสุด
ชื่อผลิตภัณฑ์	แผงโซลาร์กราวด์

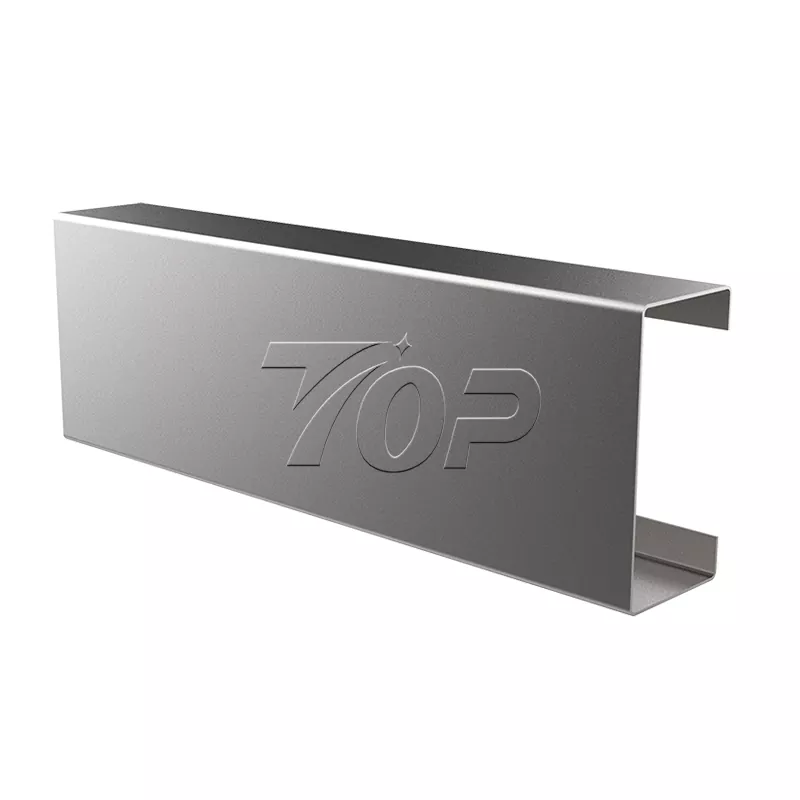

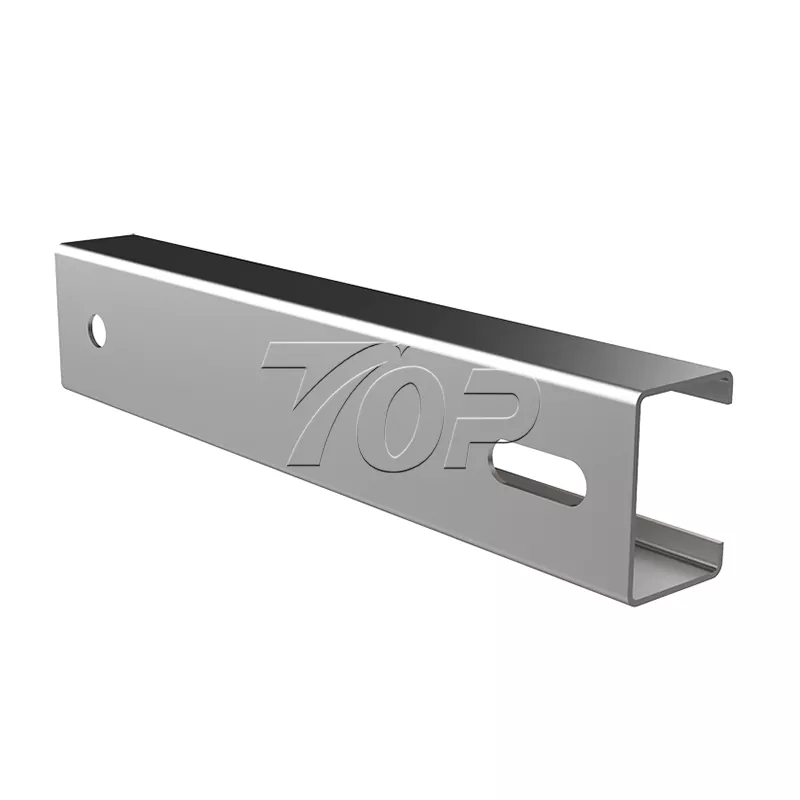

วัสดุ	เหล็กรูปตัว C (เหล็กชุบสังกะสีแบบจุ่มร้อนหรืออลูมิเนียมอะโนไดซ์) ความหนา 2-4 มม.

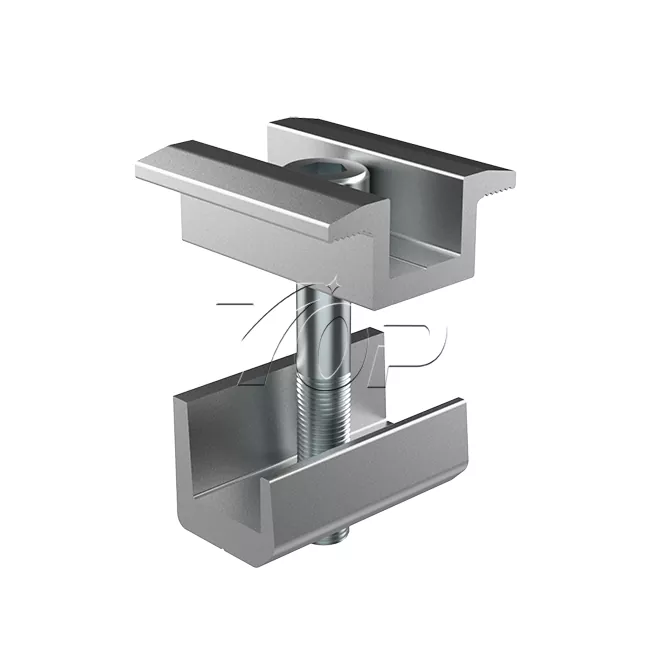

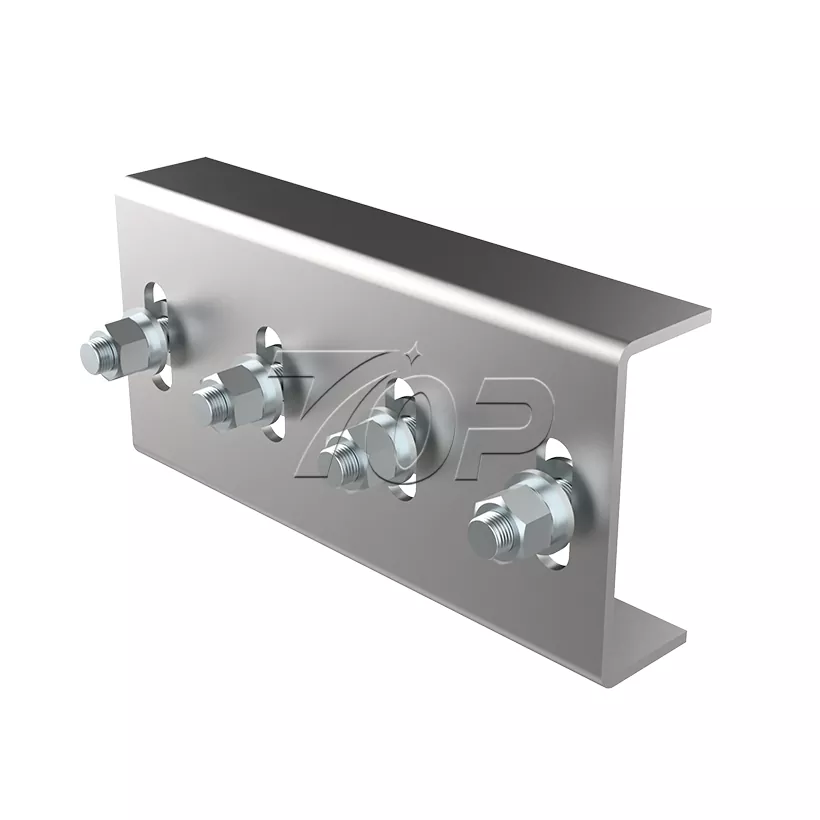

ชุด	C Channel Steel สร้าง, ราง, แคลมป์, อุปกรณ์เสริม ฯลฯ
ความสามารถในการรับน้ำหนัก	ระบบแบบสแตนด์อลเดี่ยวสามารถพกพาได้ 2-4 ตัน (ขึ้นอยู่กับการกำหนดค่า)
การรับรอง	ISO 9001, AS/NZS 1170, TUV และการรับรองระหว่างประเทศอื่น ๆ
การบรรจุหีบห่อ	การขนส่งคอนเทนเนอร์มาตรฐานรองรับบรรจุภัณฑ์ที่กำหนดเอง

วัสดุที่มีความแข็งแรงสูง: เหล็กจุ่มชุบสังกะสีร้อน (HDG) หรืออลูมิเนียมอะโนไดซ์ให้ความต้านทานการกัดกร่อนที่ยอดเยี่ยมและความแข็งแรงของโครงสร้างที่มีช่วงชีวิตมากกว่า 25 ปี

การออกแบบแบบแยกส่วน: ชั้นวางติดตั้งแผงโซลาร์กราวด์รองรับการประกอบและการปรับอย่างรวดเร็วเข้ากันได้กับขนาดแผงโซลาร์เซลล์ที่หลากหลาย

ความต้านทานของลม: ผ่านการออกแบบโครงสร้างชั้นวางบนพื้นดินที่ติดตั้งบนพื้นดินที่ดีที่สุดและการตรึงรากฐานมันสามารถต้านทานความเร็วลมสูงกว่า 60 m/s เหมาะสำหรับพื้นที่แรงดันลมสูง

มุมการติดตั้งที่ยืดหยุ่น: รองรับมุมเอียงคงที่ (15 ° -60 °) หรือการปรับมุมตามฤดูกาลเพื่อเพิ่มประสิทธิภาพการสร้างพลังงาน

การป้องกันสิ่งแวดล้อมและการบำรุงรักษาต่ำ: ไม่จำเป็นต้องมีรากฐานคอนกรีตลดมลพิษการก่อสร้างค่าบำรุงรักษาต่ำ

โหมดการติดตั้ง

1 เตรียมการติดตั้ง

การตรวจสอบไซต์: ตรวจสอบความเรียบของพื้นดินและชนิดของดิน (แนะนำให้ใช้สกรูสมอหรือฐานรากคอนกรีต)

รายการเครื่องมือ: สว่านไฟฟ้า, ประแจ, ระดับ, เครื่องติดตั้งสกรูยึด (ไม่บังคับ)

2 ขั้นตอนการติดตั้ง

การตรึงรากฐาน:

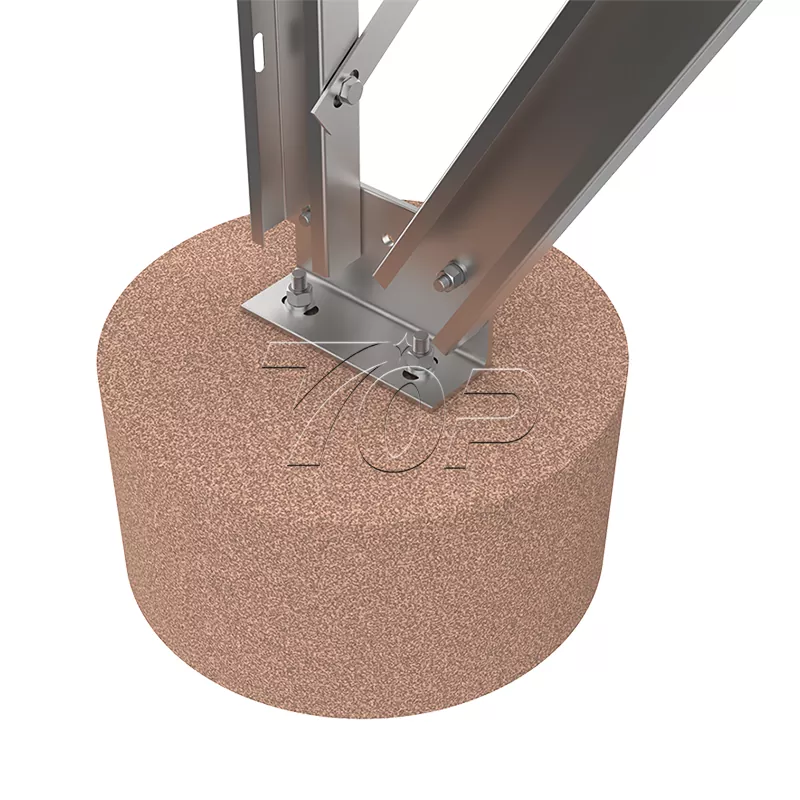

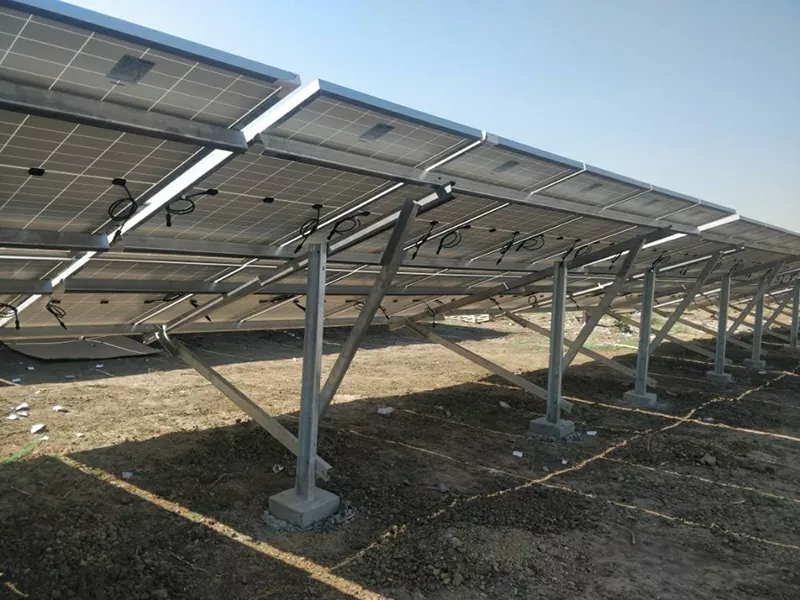

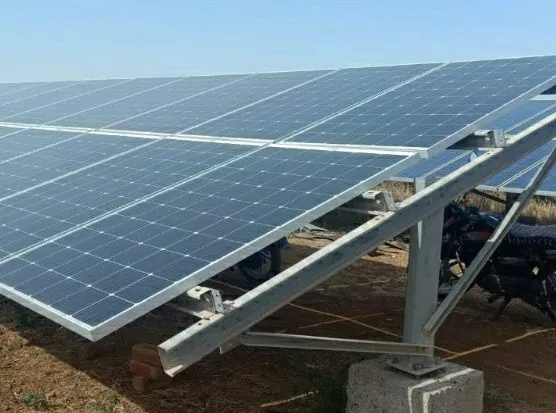

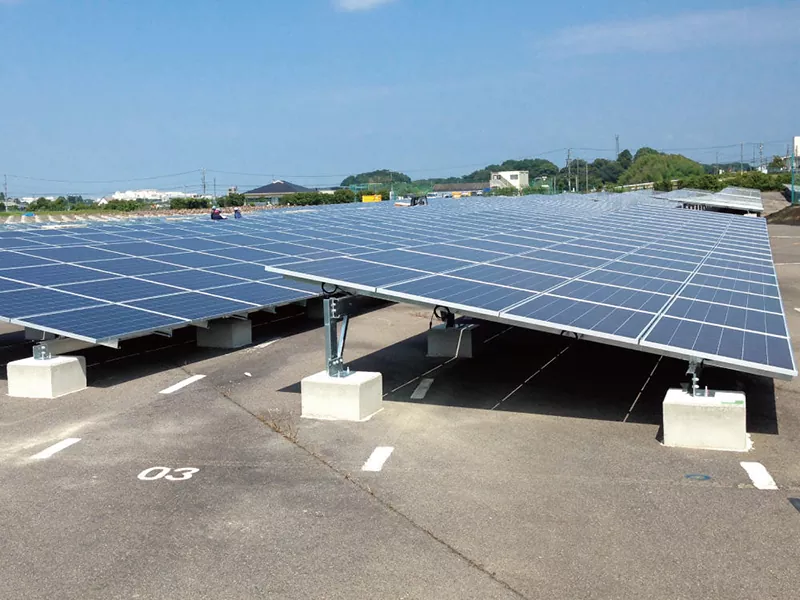

หากใช้ฐานคอนกรีต: เทคอนกรีตด้วยความลึกอย่างน้อย 80 ซม. และแทรกสลักเกลียวฐานรองรับ

หากใช้สกรูยึด (แนะนำ): สกรูสกรูลงไปที่พื้นเพื่อความลึกของการออกแบบ (โดยปกติ 1.2-2m)

ชุดประกอบการสนับสนุน:

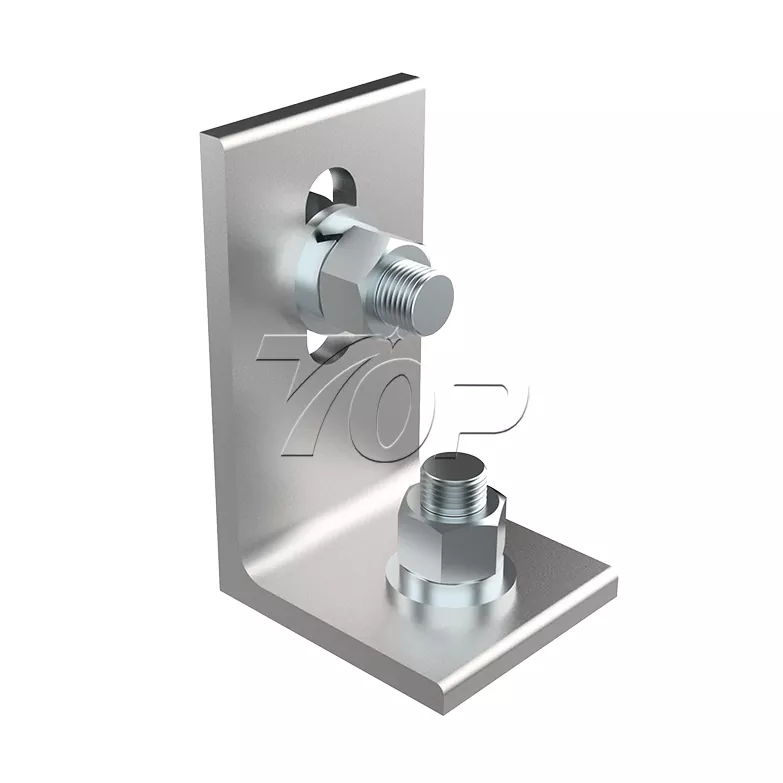

แก้ไขคอลัมน์เหล็กรูปตัว C ในแนวตั้งบนฐานและขันให้แน่นด้วยสลักเกลียว

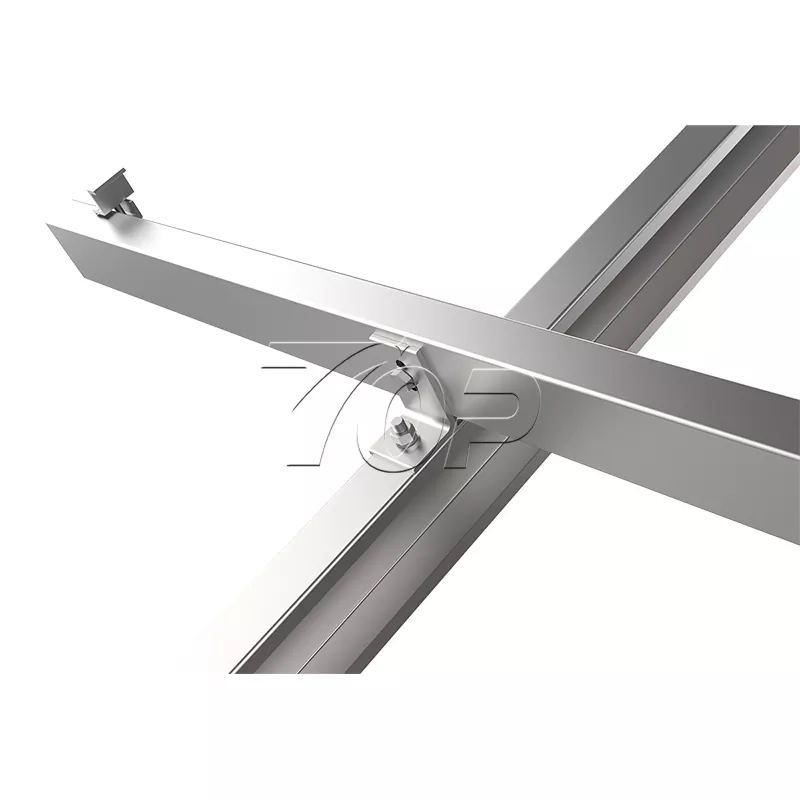

ติดตั้งคานรองรับตามขวางและวงเล็บปีกกาในแนวทแยงเพื่อให้แน่ใจว่าโครงสร้างชั้นวางของติดตั้งแผงโซลาร์เซลล์อยู่ในระดับ (ปรับเทียบโดยใช้ระดับ)

ติดตั้งแผงโซลาร์เซลล์:

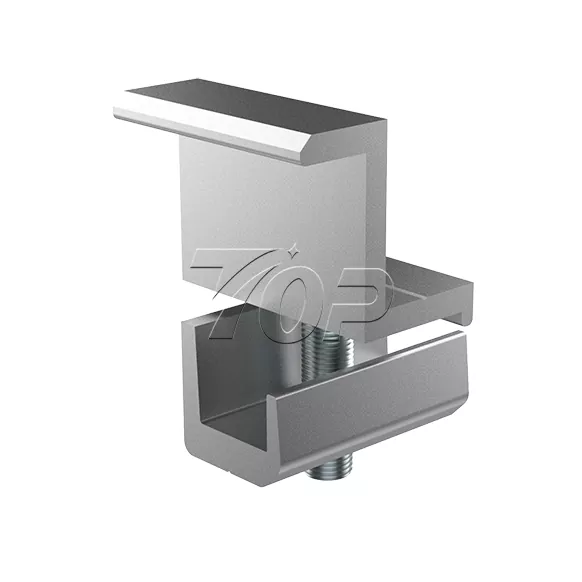

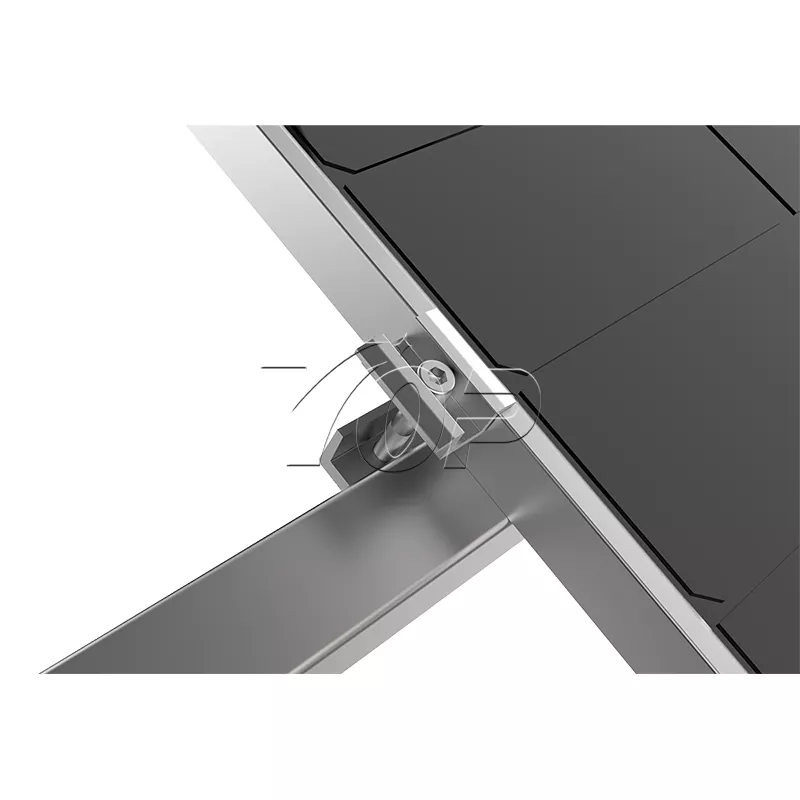

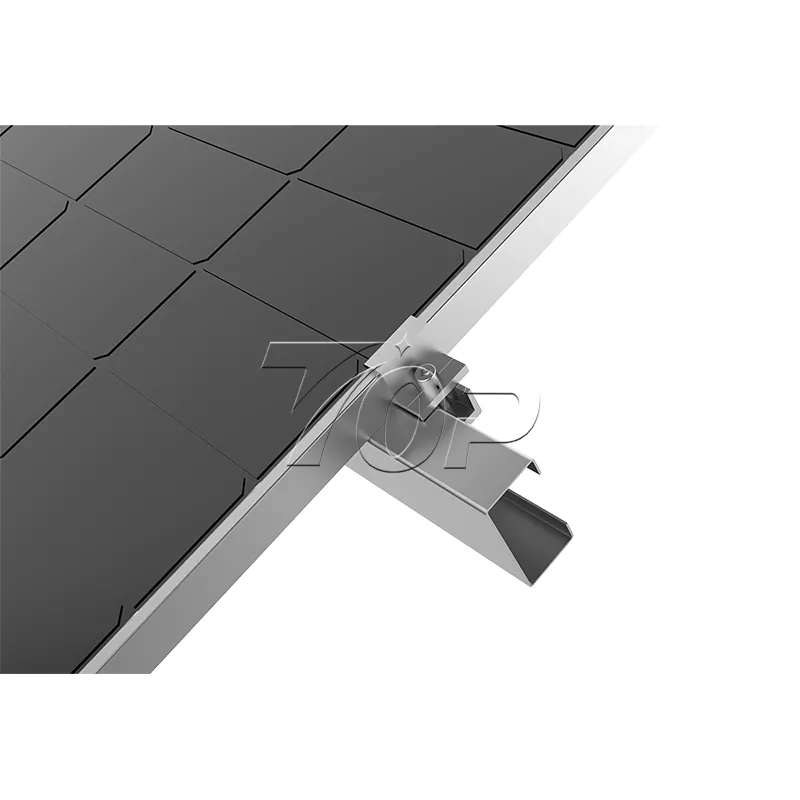

แผงกราวด์แสงอาทิตย์จะถูกวางไว้บนคานและติดตั้งด้วยการติดตั้งที่ยึดอลูมิเนียมอัลลอยด์เพื่อให้แน่ใจว่าระยะห่างที่สม่ำเสมอ (ระยะห่างที่แนะนำ≥10ซม. สำหรับการกระจายความร้อน)
